NJ-3桥梁伸缩缝抢修料，是以水泥为基础结合剂，高强度材料（石英砂）作为主骨料，辅以高分子胶粉、高效减水剂、早强剂、膨胀剂、防离析等物质配制而成的超早强型混凝土结构修补材料。本产品具有自流性好，快硬、早强、高强、无收缩、微膨胀；无毒、无害、不老化、对水质及周围环境无污染，自密性好、阻锈等特点。
一．性能指标
JG/T 336-2011《混凝土结构修复用聚合物水泥砂浆》
|
性能项目
|
|
性能要求
|
|
|
混凝土强度值
|
2h 20 (MPa)
|
24h 30（MPa）
|
28天 50（MPa）
|
|
加水混合后可使用时间
|
|
|
约30min可调整
|
|
终凝时间
|
|
约60min可调整
|
|
|
备注：加水混合后既可使用，浇筑1立方需要干料2200kg
|
二．应用范围

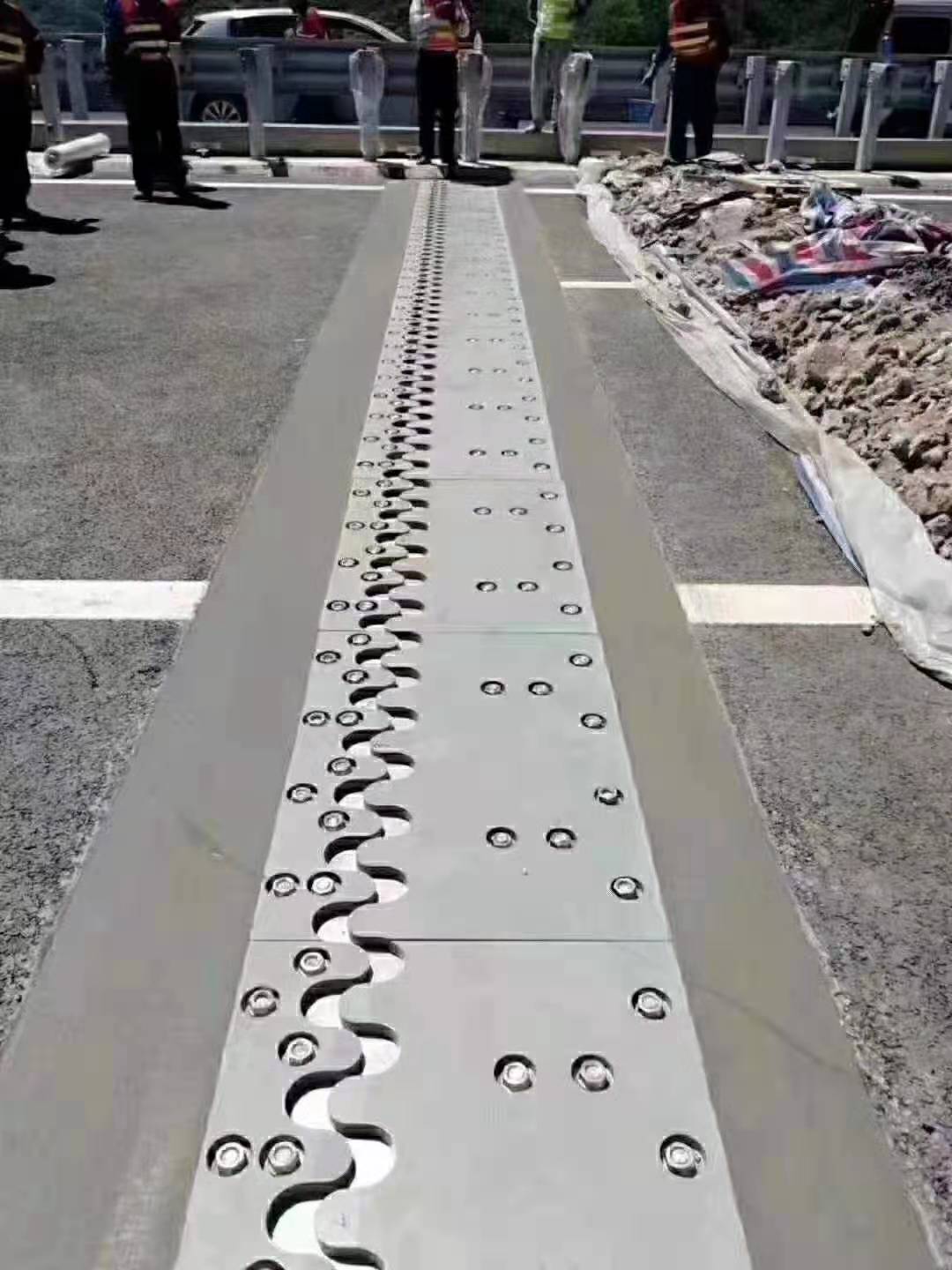

● 桥面伸缩缝的快速修补 ● 水泥混凝土路面破碎板快速修补
三．施工工艺
工艺流程
      基面清理 基面浸润 界面处理 支模 制拌 浇灌 .养生
A.基面漫润:在浇筑前2- 3小时将基面用水充分湿润并除去明水;冬季施工时，应在浇筑前将基面用不超过65C的温水充分湿润并除去明水。B.界面处理:在基面上均匀涂刷一层聚合物类界面剂。C.支模:对于待修补的位于道路中央的水泥混凝土路面板，可利用周围板边作为模板;对于待修补的位于道路边部的水泥混凝土路面板，其三条边可利用周围板边作为模板，边部应支立木模或钢模，并采取防漏浆措施。对于混凝土结构严重破损部位，应支立定型模板并采取防漏浆措施。D.制拌:根据现场浇筑数量与浇筑速度，将修补料人工投入强制式砂浆拌和机中，干拌10s后，按产品规定的加水量称量后，分两次加水拌和:第一 -次加2/3水， 拌和30s;第二次加1/3水，拌和150s。拌和后，修补料应静置2- 3min,待气泡消失后再进行浇筑。冬季施工时，应采用不超过65C的温水进行拌和，浇筑温度应在10C以上。E.浇筑:用浇筑容器缓慢、匀速浇筑密实，浇筑时应避免空鼓现象。浇筑结束后，将修补料顶面抹平。每次制拌的修补料，从制拌开始至浇筑结束，时间不得超过30min。超时或流动性不满足浇筑要求的修补料，不得继续使用。F.养生:用塑料条将修补料顶面覆盖，然后用草袋完全遮盖在塑料条上保持湿润。常温下，3~4h后可结束养生，或根据结构强度要求和预留试件强度试验结果决定是否结束养生。冬季应采用保温措施，养生期适当延长。
注意事项：● 桥梁结构的修补所用模板，宜采用全新模板，保证拆模后外观美观。● 超出保质期复检合格后方可使用。● 现场使用时，严禁在材料中掺入任何外加剂、外掺料。
四．包装贮存
采用复合牛皮纸袋包装，净重25公斤/袋；保质期6个月；须贮存于通风的室内，包装袋密闭，注意防潮.防冻。
|
沈网警备案20040880号
增值电信业务经营许可证：辽B2-20190027
